Vol.33：外断熱工事（ＲＣ構造）

外断熱工事(2005/07/09)UP

この計画では、ＲＣ躯体部分は躯体の外側に、断熱材を打ち込みタイル仕上げとしています。

断熱材は、炭酸カルシューム板T=35を躯体と同時に打ち込みという構法です。
炭酸カルシューム板の良いところは、燃焼しにくく、有毒ガスが出ないということと、タイルを直接張ることができるという点にあります。


外部は、炭酸カルシューム板の上に、モザイクタイルを直接張ります。

室内側は、蓄熱体として利用するために、打ち放し仕上げとしています。
鉄筋コンクリート構造(ＲＣ構造)の場合は、外断熱が有効にあります。躯体部分が蓄熱体だからです

内部空間は、ＲＣ躯体を蓄熱体として利用するので、効率よく、安定したエコロジカルな熱環境を得ることが出来ます。




横積みになっているのが、炭酸カルシューム板
黄色い型枠の上に貼っているのが見えます。

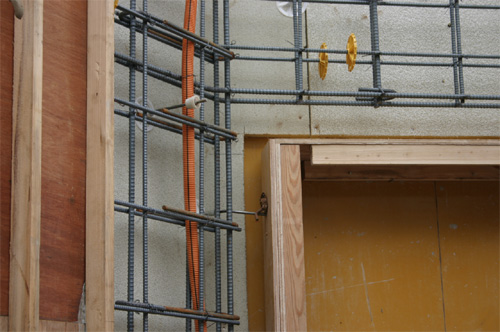

窓まわりの詳細


炭酸カルシューム板を外側の型枠として、コンクリートを流し込みます。
コンクリート硬化後は、断熱材は躯体と一体になり、それがタイル下地にもなります。



コンクリート打設後、型枠を取った状態。アイボリーの部分が断熱材。
タイル張りの下地になります。

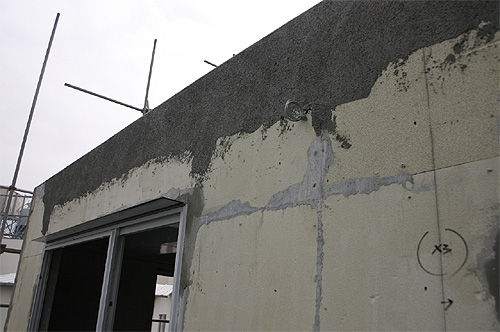

同上。
上部はコンクリートが薄くしみこんでいるだけです。



断熱材に直接タイルを張り付けます。タイル下地工事中



タイル張りが終わった後。
上部は、鉄骨造。



足場を撤去。白いタイルの下は、断熱材。



ただし内部に関しては打ち放しと言っても、

１，いわゆるベニア打ち放し型枠を脱型してそのままの部分
２，上記の仕上げに、塗装下地クロスを張り、ＡＥＰ塗装仕上げとした部分。
３，杉板を型枠として、そのまま仕上げた部分

に分類されます。

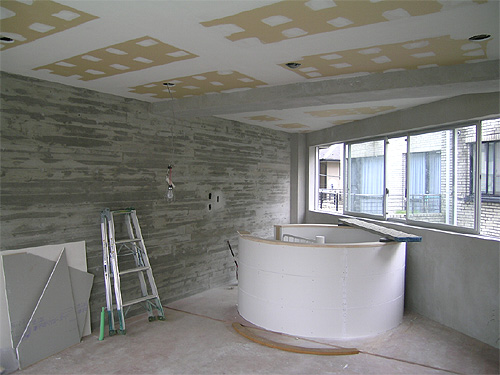

この写真は、杉板型枠の打ち放し仕上げ。



ちなみに、３階の鉄骨造部分は、いわゆる外断熱ではありませんが、アイシネンという発泡系の断熱材を使っています。燃えにくく、有毒ガスを発生しないという優れものです。


アイシネン吹き付け

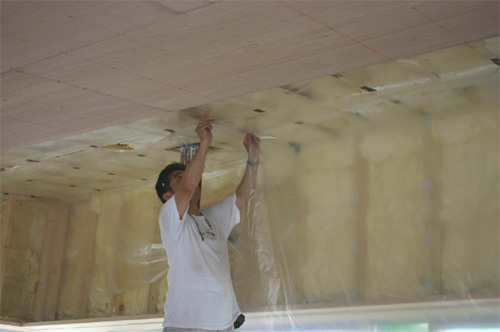

部屋内側は、防湿シートを張り、結露防止をします。
