Vol.10:基礎工事

シンプル住宅/土地探しから
NO.26_NK-HOUSEができるまで

基礎工事・配筋検査(2006/09/15)【2006/11/29UP】



最近雨が非常に多いのですが、当日は久々に天気は上々でした。
午後、基礎配筋検査へ行ってきました。

IK工法の基礎は、通常の木造住宅に比べると、ものすごく鉄筋量が多いので、安心感があります。

一部簡単な手直しを指示しましたが、全体的には、全く問題ありませんでした。

来週に、耐圧版のコンクリート打ちがあります

基礎工事/シンプル住宅

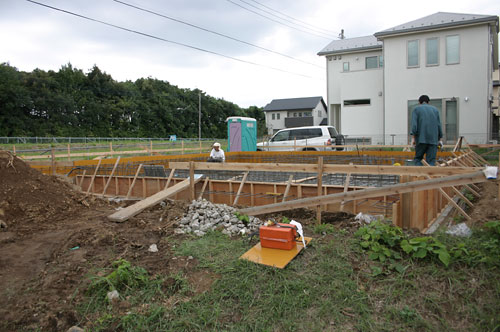

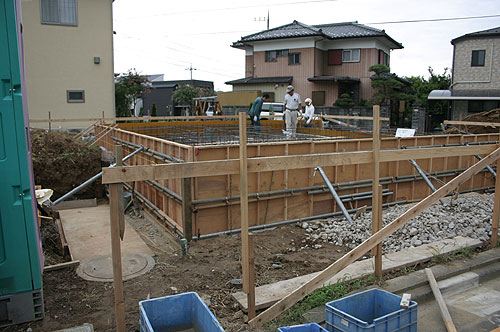

全体

基礎工事/シンプル住宅
型枠

基礎工事/シンプル住宅

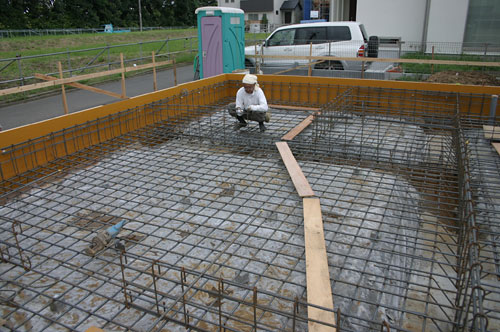

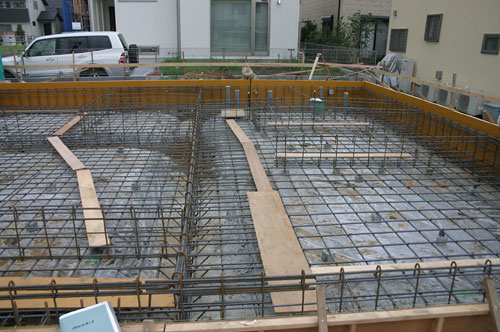

配筋全体

基礎工事/シンプル住宅
配筋全体

基礎工事/シンプル住宅

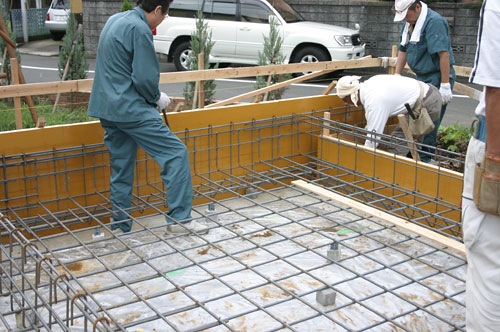

鉄筋が少し下がり気味なので、上げてもらいました。

基礎工事/シンプル住宅

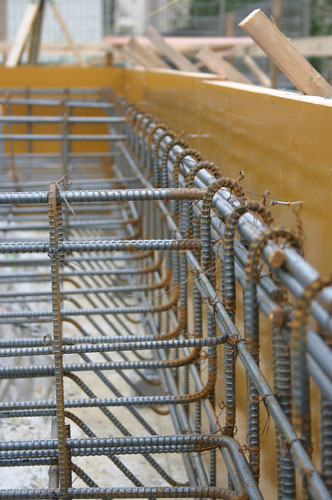

木造とは思えない鉄筋量です。

基礎工事/シンプル住宅

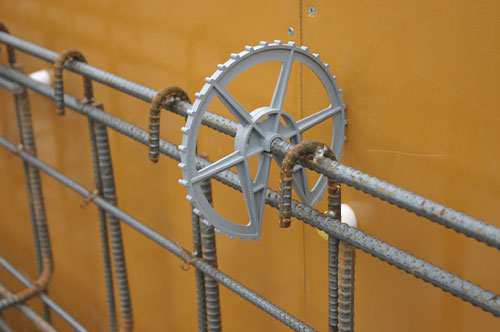

丸いのはドーナツと言い、鉄筋が型枠に寄るのを防止します。




基礎コンクリート打設(09/27)【2006/11/29UP】


基礎コンクリート打設の様子です。
今回写真は、全て東海建物から、送ってもらったものです。


まずは、耐圧版のコンクリート打ちです。(9/11)
基礎工事/シンプル住宅
ポンプポンプ車に、生コン車から硬化前の液状コンクリートがピストン輸送されます。
(生コン車の手前に、ポンプ車があります。)

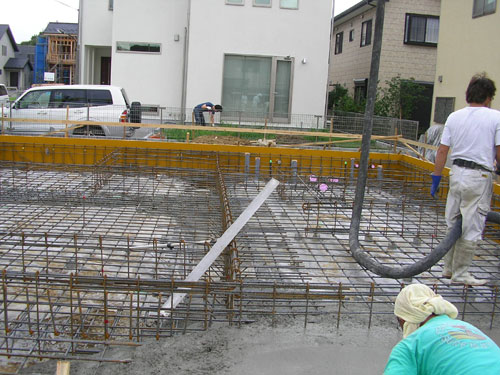

ポンプ車から延びるホースから、コンクリートが圧送されてきます。
奥の人は、バイブレーターで振動させ、コンクリート密にする作業をしています。

基礎工事/シンプル住宅
ホースは可動アームが付いていて、ある範囲をカバーします。

基礎工事/シンプル住宅

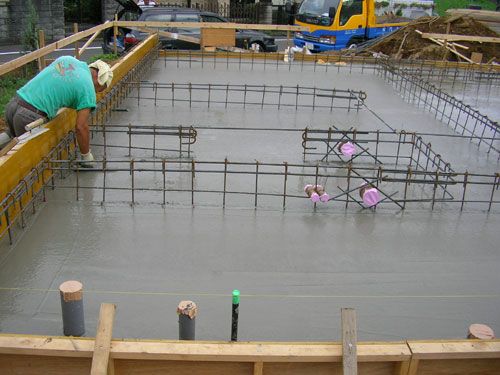

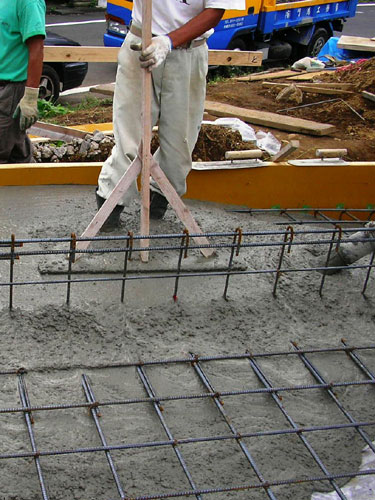

トンボで、天端をならします

基礎工事/シンプル住宅
最後は鏝でならします。



耐圧版が硬化した後、立ちあがりのコンクリート打設です。(9/22)

基礎コンクリート工事/シンプル住宅

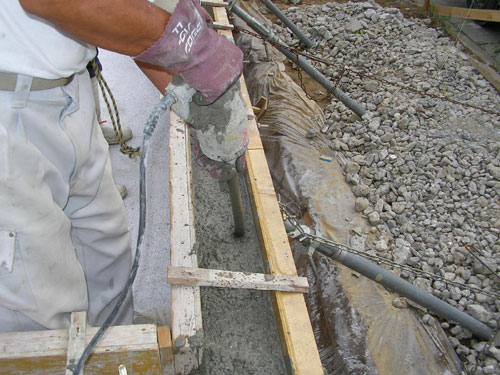

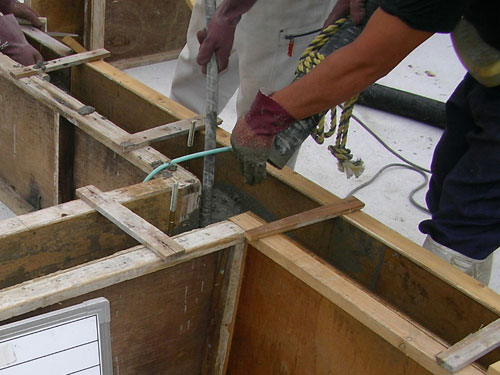

固まる前にバイブレーターで、振動させます。

基礎コンクリート工事/シンプル住宅
同上

基礎コンクリート工事/シンプル住宅

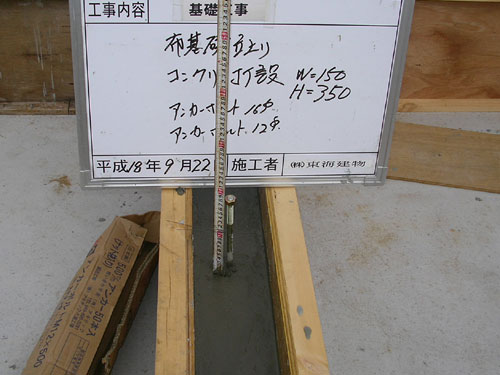

土台を緊結するアンカーボルトは、所定の位置と深さに固定します。
コンクリートの硬化時間を、きちんと取り建て方の準備を行います。
