地下掘削工事_その1(2009/03/12UP)
地下掘削工事が始まりました。
親杭、腹起こしなどの仮設の設置を終えて、いよいよ土掘りの段階です。
松矢板で、徐々に塀をつくりながら、掘り進めていきます。
今回は地盤下約4メートルを掘ります。
周囲の住宅が迫っているので、慎重な掘削工事が必要になります。
この段階で、構造設計者の山領さんに、立ち会っていただき、支持地盤を確認します。
ボーリング資料を見ながら、実際に支持地盤が出るのを目で確認します。
掘り進めるうちに、青黒い盛り土から、茶褐色の目指す支持地盤が出てきましたので、一安心です。
ただ予想された通り、地下水が出てきました。
水を処理するために、混和剤とポンプで対処しながら掘り進める必要があります。
今回はかなり大変な地下工事です。

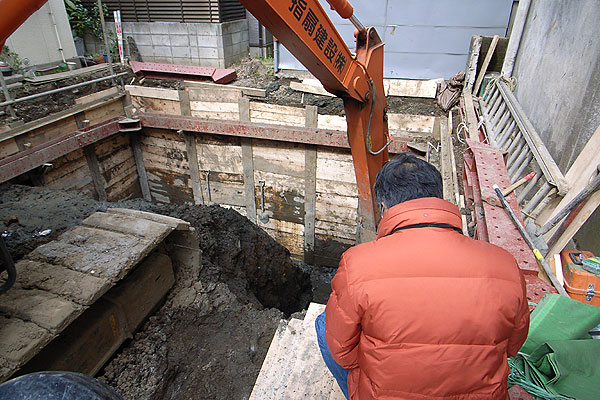

・ユンボが一台でほぼ一杯になってしまうような狭小地です。
・隣家が迫っているので、慎重な工事が必要です。縦方向が親杭で、横方向が腹起こしです。
・奥から掘り進めています。ユンボの手は長いです。
・ボーリング資料を見ながら、慎重に地盤を確認しています。
・構造デザインの山領さんに、地盤確認をしてもらいました。
・右側から、茶褐色の土が見えてきました。これが目指す支持地盤です。職人は大変ですね。
・案の定、ジワジワと地下水が出てきました。工事の難易度が高くなってきました。
・工事を円滑に進めるよう、混和剤を入れます。
・前面道路が狭いので、小型ダンプで何度も往復します。
