実施設計を進めるにあたり、重要なのことの一つは建物の地震や台風に対する
安全性を確保することです。


阪神大震災より



今回は、鉄筋コンクリート造を採用しましたが、その理由の第１は、住宅密集
地域ですので、防火や地震に対する安全性を確保しかったことです。第２の理
由は、スケルトン建築から出発して、徐々に仕上げて行く考え方に賛成をいた
だいたので、コスト的に可能であったこと。第３の理由は、私も施主も鉄筋コ
ンクリートが好きであったことです。

今回は、鉄筋コンクリートの薄肉ラーメン構造という少し変わった構造を採用
しました。ラーメン構造とは、柱・梁で構成される構造体です。ところが、一
見では普通柱や、梁に相当する部分が分かりません。これは、柱の形状を偏平
にして、柱の形が部屋側に出っ張らない様に、考えられたものです。そして、
通常の梁相当するのが、床板です。
この薄肉ラーメン構造は、ラーメン構造と壁構造を足して２で割ったような構
造体です。
今回のような敷地では、壁の配置が一方に片寄ってしまって、壁構造にするに
は、バランスが悪いし、かといって小さいので柱が邪魔であるので、最適な構
造として採用されました。しかし構造体のコストは少々割り高になるようです。


構造概要（構造計算書からの抜粋）

本建物は、地下１階地上３階建の鉄筋コンクリート造の住宅である。
構造計画は、Ｘ・Ｙ方向ともに純ラーメン構造とし、Ｘ方向は、片持ち柱構造
、Ｙ方向は薄肉ラーメン構造として解析を行う。
４本柱の為、Ｃｏ＝０．２５として地震力の割り増しをし、設計を行う。

尚、本建築は吹き抜けがあるため、３層部分をＡブロック、４層部分をＢブロ
ックとして個別に検討を行い、４層部分は、半地下のため、４階建として設計
する。

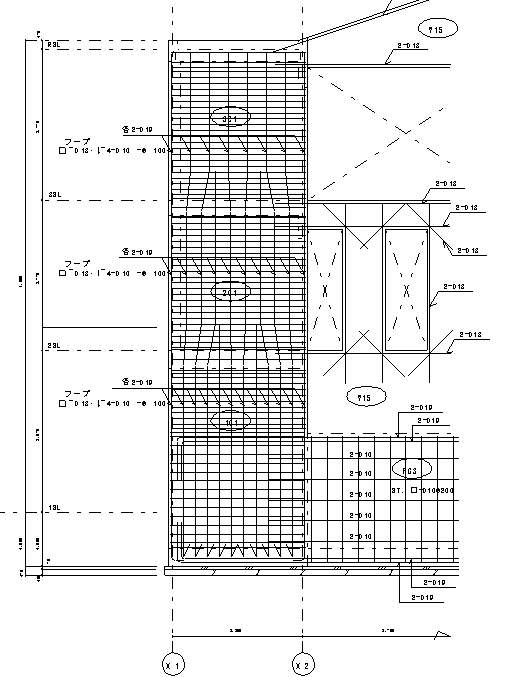

構造設計図の一部



構造設計家の山領さんです。






その２おわり
