タラップのデザイン

今回はベランダから、屋上に上がるタラップをＮＳさんのご希望で取り付ける
ことになりました。デザインを大阪の二宮さん、製作をＮＳさんのご友人に、
御願いすることになりました。

今回の報告は、タラップについてのやり取りです。話は昨年にまで遡ります。
たった一つのタラップを取り付ける話ですが、クライアント、クライアントの
ご友人（制作者）、デザイン（大阪の二宮）、施工者（深谷建設阿部さん）、
そして、大戸と５人が入り乱れての大騒動でした。（笑）

こんにちはＮＳさん、エヌア−ルエムの二宮です。 お久しぶりです（笑）。 タラップの件、こちらでデザインする事になりました。 大戸さんから、ＮＳのお友達の方が製作されると聞きました。 それで、どういった素材を扱えるのかお聞きしたいのですが？ 一応スチ−ル素材を使って考えています。 スチ−ルパイプの曲げ加工とかは可能ですか？ 以上、ご返事お待ちしています。 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 一級建築士事務所エヌア−ルエム 二宮　俊一郎 　　　　　　　　nrm@osk3.3web.ne.jp http://www3.osk.3web.ne.jp/~nrm/index.htm ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

こんにちはＮＳさん、エヌア−ルエムの二宮です。 > 空いた時間の作業になるので、納期はかなりかかると思います。 ●了解しました。 納期がかかるという事は、 なるべく早く図面を作成しなければなりませんね（笑）。 え〜っと・・・・頑張りますっ！（笑）。 > デザインよろしくお願いします。楽しみに待ってます。 > 扱える素材は、スチールかステンレスだと思います。 > 材料費や加工性を考えると、スチールですね。 > > 曲げ加工ですが、どの程度の曲げになるのでしょうか、 > 細物であれば、器具に挟み手動で曲げ、 > 太物（管の場合肉厚によります）は油圧で、曲げ可能 > だと思います。ただ、単純な曲げだけになると思います。 ●了解しました。 曲げ加工を考えているのは、タラップの手摺の部分です。 大きな弧を描くようなＲになると思います。 素材はスチ−ルにしましょう。 それにペンキで仕上げをしませんか？ では、また。

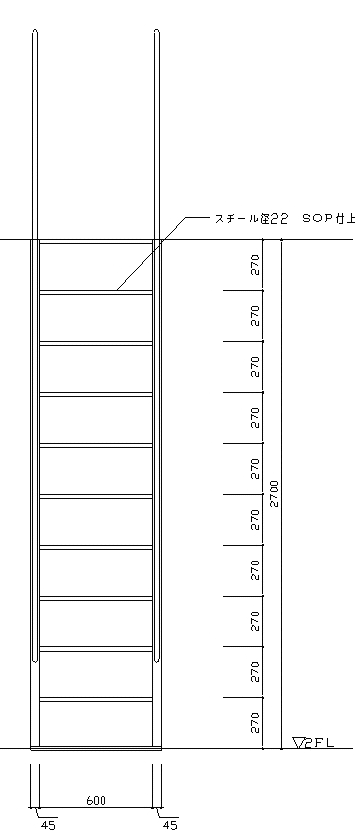

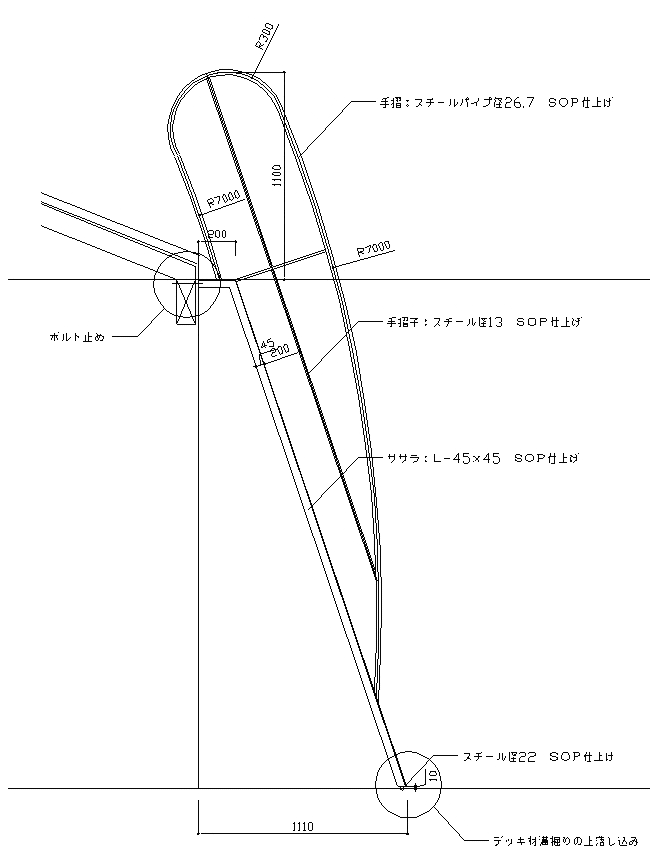

こんにちはＮＳさん大戸さん、エヌア−ルエムの二宮です。 ・タラップそ詳細図を送ります。 ・ｇｉｆデ−タでＡ３サイズです。 ・デザインは、ファサ−ドで現れるＲ形状（駐車場）が、 中庭に反復される事を狙ったものです・・・・どうですか？（笑） ・庇を部分的にカットする必要があります。 以上、ご検討の程宜しくお願いします。 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 一級建築士事務所エヌア−ルエム 二宮　俊一郎 　　　　　　　　nrm@osk3.3web.ne.jp http://www3.osk.3web.ne.jp/~nrm/index.htm ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ タラップ側面図 タラップ正面図

こんにちは、二宮さん、ＮＳです。 > ・タラップそ詳細図を送ります。 > ・ｇｉｆデ−タでＡ３サイズです。 > ・デザインは、ファサ−ドで現れるＲ形状（駐車場）が、 > 中庭に反復される事を狙ったものです・・・・どうですか？（笑） > ・庇を部分的にカットする必要があります。 思っていたより、立派なタラップです。 図面を見せて、作れるかどうか、聞いてみます。 では、

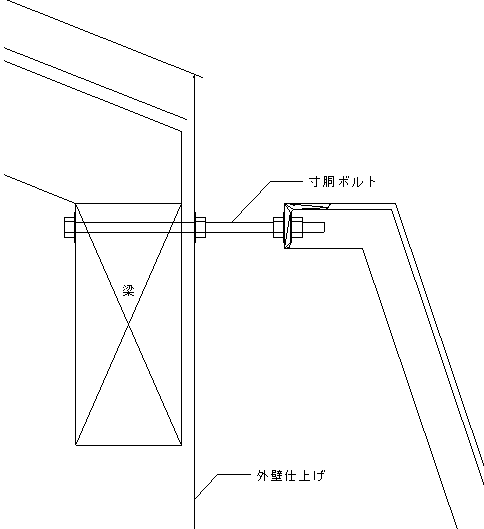

こんにちはＮＳさん（大戸さん）、 エヌア−ルエムの二宮です。 本日タラップの図面を郵送しました。 （大戸さんへは、別便のメ−ルに添付して送ります） 補足しておくと、 上部取りつけ部分は躯体の梁からサポ−トを取って、 それにタラップをボルト止めしようと考えています。 また下部については基本的にフリ−と考え、 バルコニ−の仕上げ材に上手く引っかかるようね形状であれば、 どのような形状でも良いと思います。 では。 ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ 一級建築士事務所エヌア−ルエム 二宮　俊一郎 　　　　　　　　nrm@osk3.3web.ne.jp http://www3.osk.3web.ne.jp/~nrm/index.htm ☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆ タラップ取り付け詳細図

こんにちは、二宮さん、ＮＳです。 > 本日タラップの図面を郵送しました。 急がせて、済みませんでした。 > 補足しておくと、 > 上部取りつけ部分は躯体の梁からサポ−トを取って、 > それにタラップをボルト止めしようと考えています。 > また下部については基本的にフリ−と考え、 > バルコニ−の仕上げ材に上手く引っかかるようね形状であれば、 > どのような形状でも良いと思います。 図面を拝見しないと何とも言えませんが、制作を頼む相手も私も、 建築について、不案内なので、どうなるか不明です。 また、質問すると思いますが、よろしくお願いします。 では、

こんにちは、二宮さん、ＮＳです。 タラップの件ですが、軒とベランダに取り付ける部分のスケッチを書いて頂けます か。よろしくお願いします。

こんにちは、ＮＳさん。建築計画網・大系舎の大戸です。 >タラップの件ですが、軒を削らない方法を二宮さんと調整願います。 >制作をお願いするため、なるべく早くお願いしたいのです。 ■これ以降は、私が引き取ります。ベランダから見て向かって左側の手すりが 軒とぶつかりますので、手すり無しにして下さい。スケッチの通りです。 壁があるので安全性は問題ないと思います。 以上です。 また明日伺う予定です。 ***** 建築計画網・大系舎 大戸浩 ***** ***** http://www.campus.ne.jp/~ooto/taikeisha.html ***** タラップ取り付けスケッチ

こんにちは、大戸さん、阿部さんＮＳです。 タラップの件ですが、制作者から連絡があり、材料のカットが終わり、 溶接するのに、ボルトの穴を先に空けたいとのことです。 添付のスケッチに「ココ」と書いたところ、上部のボルト穴の中心−中心の長さと穴 の大きさを決めて下さい。 ただし、Ｌ鋼は４０�oです。（図面では、４５�oですが）。寸胴ボルト約３０�oの穴 は強度的に難しいです。取付のゆとりを取るのに、横方向に楕円の穴を空けること もできるそうです。 下部穴も両サイドに心々で、５４０�o、穴の大きさはいくつですか。 ★以上は至急回答願います。 タラップの取り付け方法を検討中とのことですが、図面に沿って製作してます。 と言うのも、製作をお願いしている関係上、変更は難しいからです。補助金具な どで、取り付ける方法をご検討下さい。

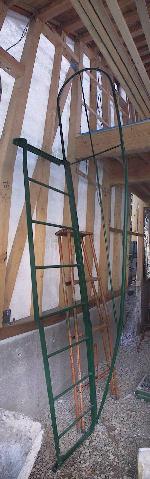

こんばんは、大戸さん、二宮さん、阿部さん、ＮＳです。 那須は寒波の影響で、本格的な雪になってます。 宇都宮は晴れているので、よけい寒さを感じます。 遅くなりましたが、タラップの確認をしてきました。 塗装ピットの中に入っていましたが、塗装はまだでした。 （写真３枚添付します。） 思ったより軽かったです。 来週中に完成するよう、依頼するつもりです。 [2000/02/25]タラップ現場搬入

こんにちは、大戸さん、二宮さん、阿部さん、ＮＳです。 タラップが完成し、本日夜、現場に運び込みました。 大工さんに手伝ったもらい車庫に置きました。 色は、大戸さん指定に近い色になったと思います。 多少艶ありです。 あとは、現場の据え付けよろしくお願いします。 では、 二宮さん、お子さんの名前決まりましたか？
