Vol:08:山留め工事

狭小地住宅/5階建て/2世帯住宅/したまち住宅
NO.57_KS-HOUSEができるまで
(2017/05/12)

まず基礎をつくるために、地下1.5メートルまで掘り下げます。

周囲に建物が迫っているので、土が崩れないように山留め工事を行います。

H形鋼を1mピッチで埋め込みますが、深さの2倍の長さまで埋め込みます。

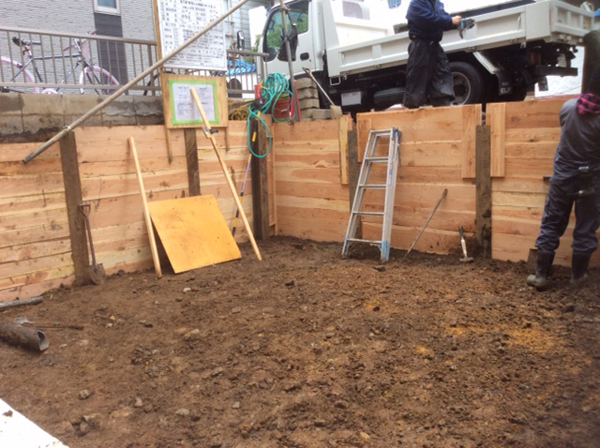

その後、松板を横にはめ込みながら、山留めをつくります。

・親杭(H形鋼)を入れるための穴を掘ります。

・穴を見る。

・深さの2倍の長さを入れます。

・松板をはめ込みます。

・掘りながら松板をはめ込む。

・捨てコンを打設する。

・これで、基礎工事に入れます。
