Vol.17:屋根工事

都市型3階建て住宅/変形敷地
NO.52_NH-HOUSEができるまで
(2015/12/21)

棟上げが無事終わり、現場では屋根工事に入りました。

NH-houseは、斜線制限により複雑な屋根形状であるため、現場での垂木加工に手間がかかります。

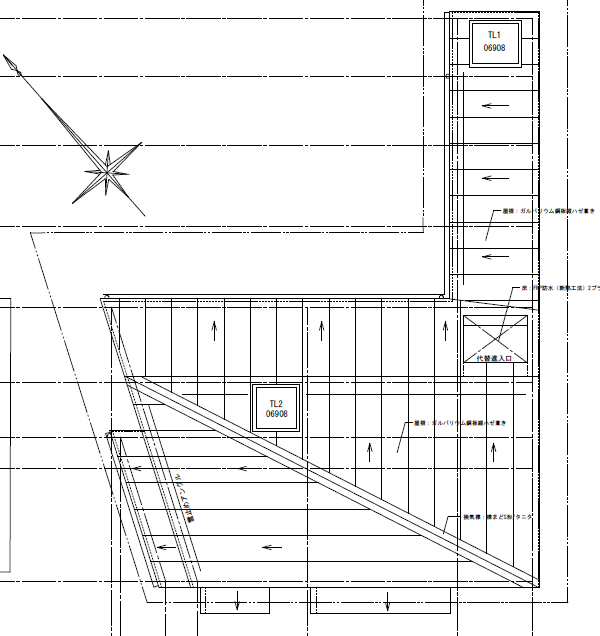

方形屋根が変形したような形状で、南の角を頂点として、北・西側に勾配があり、また、北側は勾配が二段階となっています。
プレカットで細かな調整は難しいため、現場で大工さんが手加工で調整します。(森川)

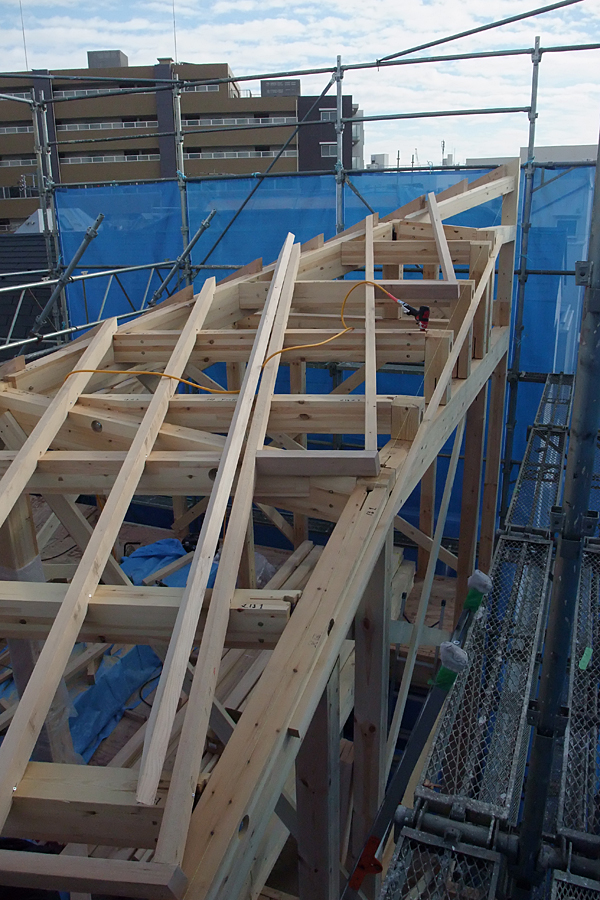

(複数の屋根勾配で、複雑な屋根形状)

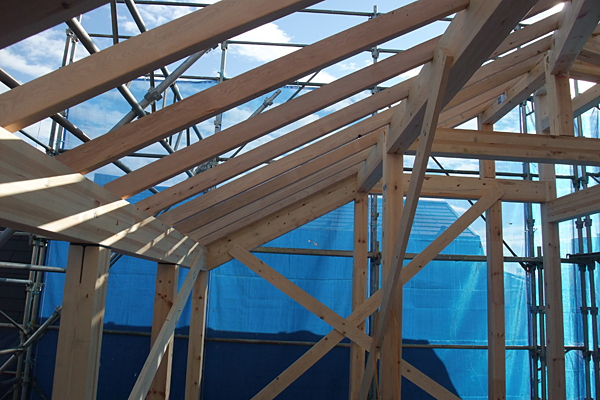

(垂木はすべて現場加工。勾配を合わせていくのが大変な作業です。)

(北側の屋根。さらに、急勾配の屋根がこの屋根の下に造られる。)

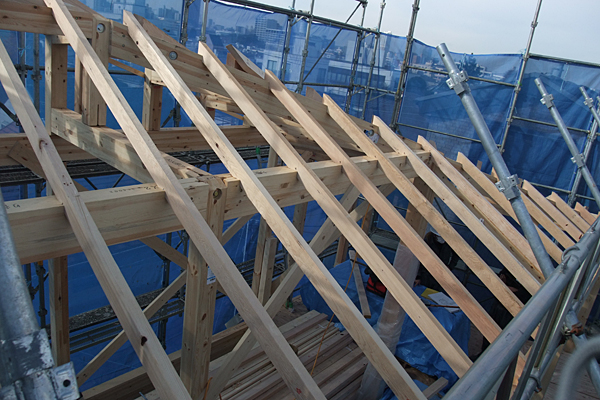

(規則正しくならんだ垂木。)

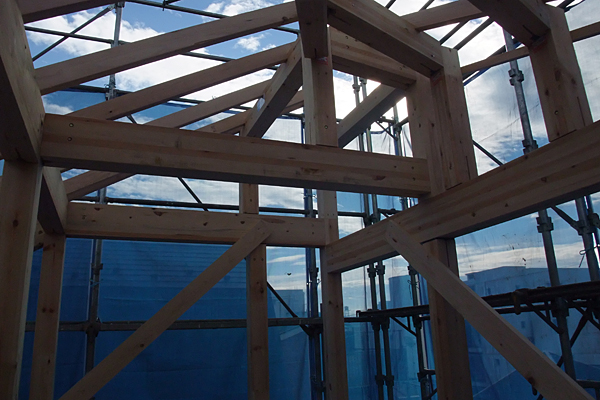

(複雑な屋根の架構。)

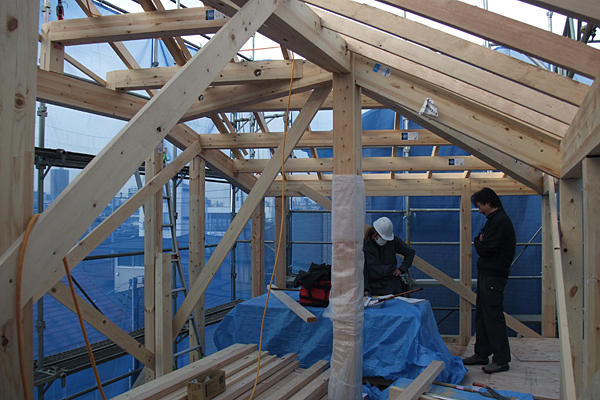

(現場での打ち合わせ風景。屋根に苦戦中。)
