Vol:13:棟上の準備

狭小地住宅/都市型3階建て住宅/変形敷地
NO.52_NH-HOUSEができるまで
(2015/12/07)

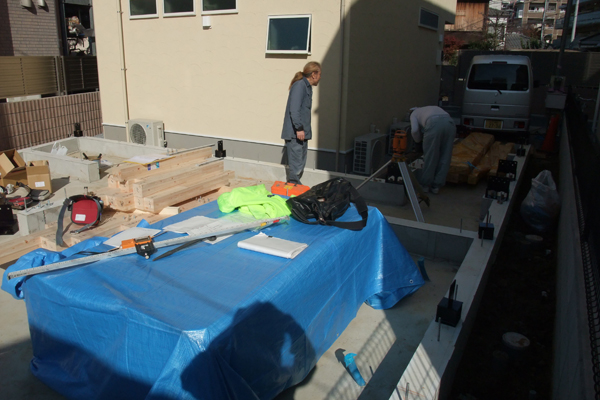

4日後の棟上に備えて、現場では土台と柱脚金物のセットが行われています。
今回採用しているSE構法は、主な柱は基礎に直接取り付けられる柱脚金物にドリフトピンで取り付けられます。
細かな墨だしを行い、正確な位置に柱脚金物が据え付けられていきます。(森川)

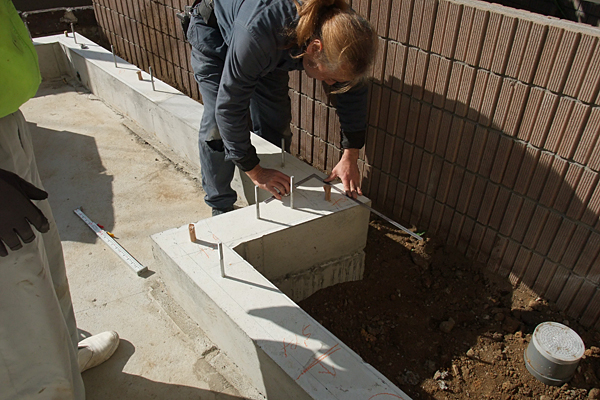

斜め壁の部分は、柱が偏芯するため、細かな墨だしを行います。

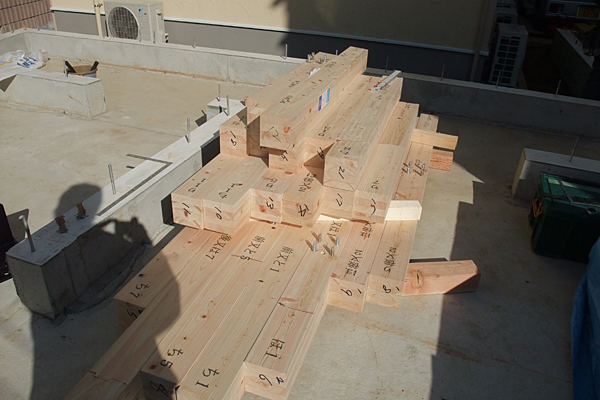

現場に搬入された土台。

仮置きされた柱脚金物。柱はこの上にドリフトピンで固定される。

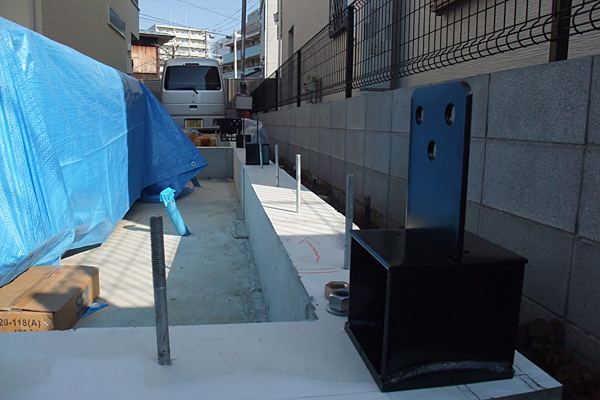

玄関部分の柱脚。240幅の柱用柱脚。

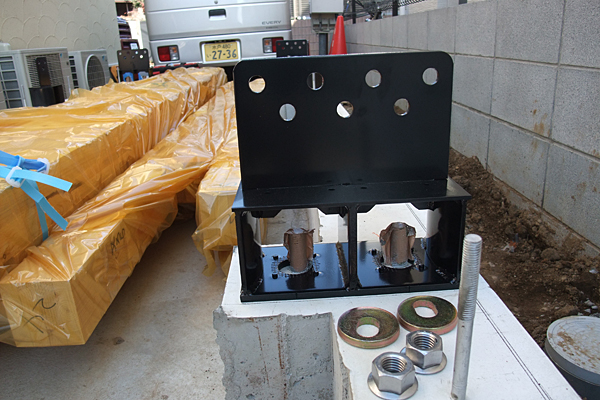

柱脚の詳細。専用のナットでしっかり固定される。

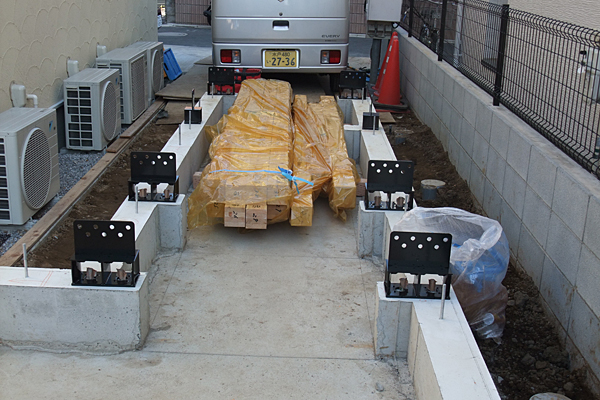

柱脚金物が仮置きされ、土台敷きの準備が進んでいます。
