Vol.11:基礎の配筋

都市型3階建て住宅/変形敷地
NO.52_NH-HOUSEができるまで
(2015/11/21)

深基礎部分のコンクリート打設が終わり、一般部分の配筋が進んでいます。
深基礎部分の鉄筋は現場組みでしたが、一般部分は多くを工場で作って、ユニット化して現場で組み合わせます。
また、SE構法のアンカーも、同時に設置します。(森川)

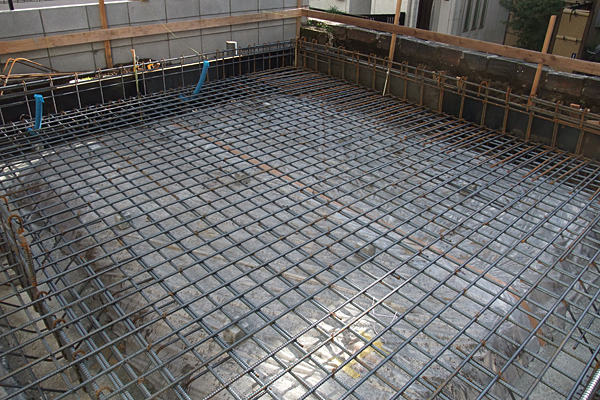

耐圧板の配筋。@100mmに鉄筋が並べられている。

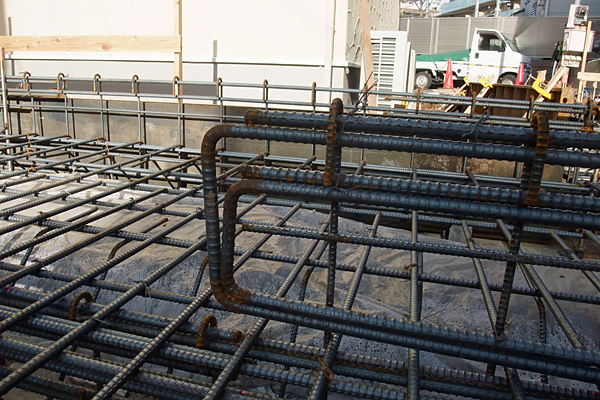

立ち上がり部分

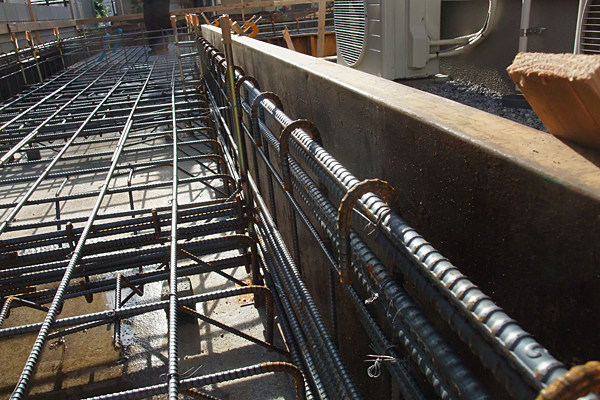

立ち上がり部分端部

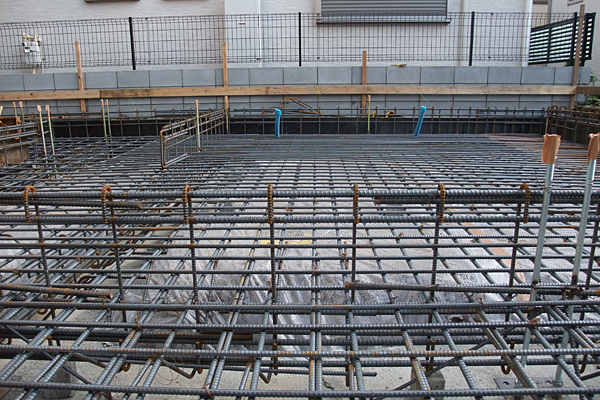

正確な位置にセットされたSE構法のアンカー。

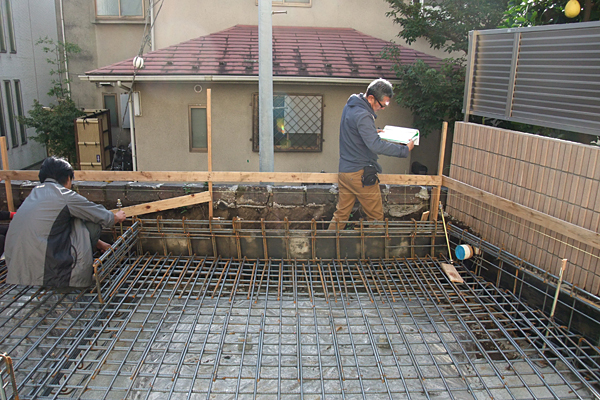

当日は瑕疵担保保険の検査も行われた。

この後、耐圧版・立ち上がりと2段階でコンクリートを打設して、いよいよ建て方の準備に入ります。(森川)
