Vol.10:深基礎の工事

狭小地住宅/都市型3階建て住宅/変形敷地
NO.52_NH-HOUSEができるまで
(2015/11/06)

現場は基礎工事に取り掛かりました。
今回の基礎は、一部を深基礎としています。
南側にある1.4mの擁壁が構造的に不明な点があるため、そこに負担をかけないようにしているためです。
そのため、基礎工事は2段階となり、深基礎の後にその他の基礎工事を行います。

まずは深基礎の工事です。
擁壁に近い部分であるため、丁寧な作業で深基礎を作っていきます。

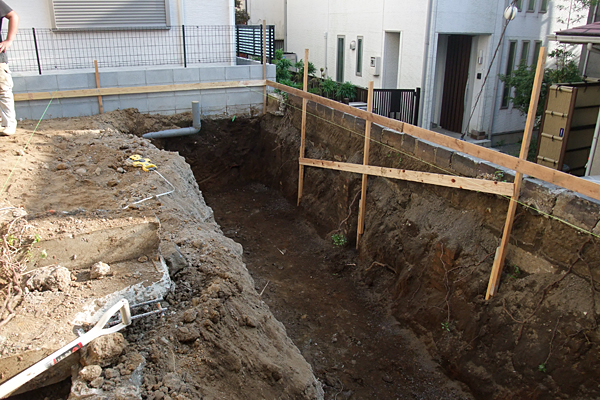

深基礎部分の掘削

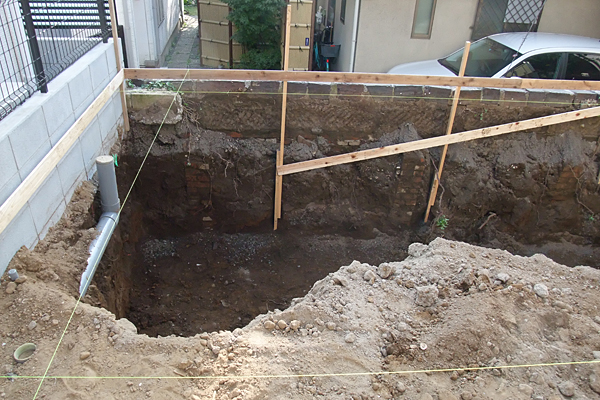

深さは1.5mほど掘っている。黄色い糸が建物の位置

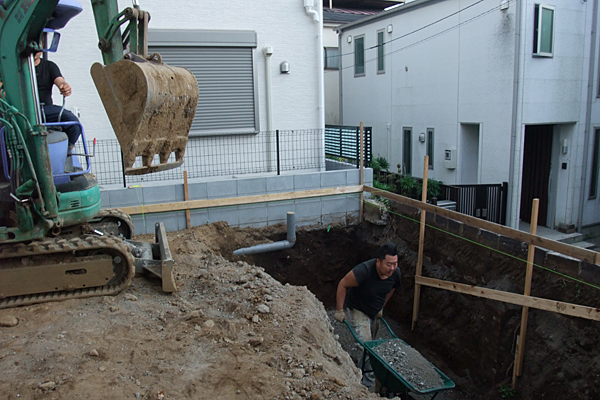

その後、人力で砂利を敷き、突き固める

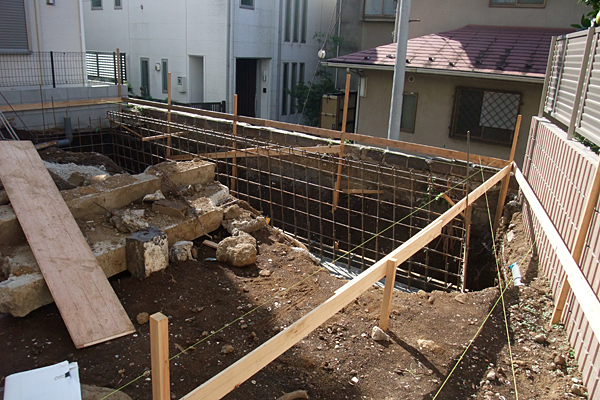

深基礎の配筋の様子

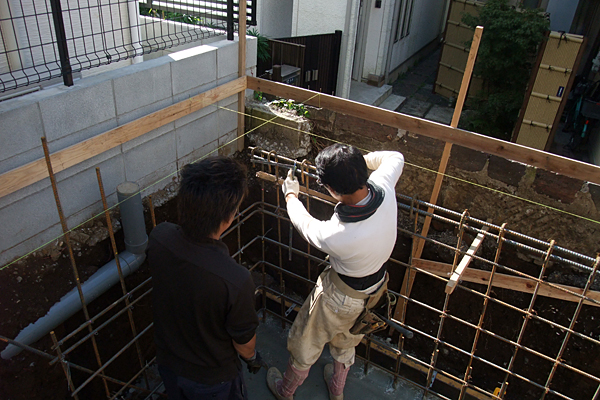

糸を基準に鉄筋を組んでいく

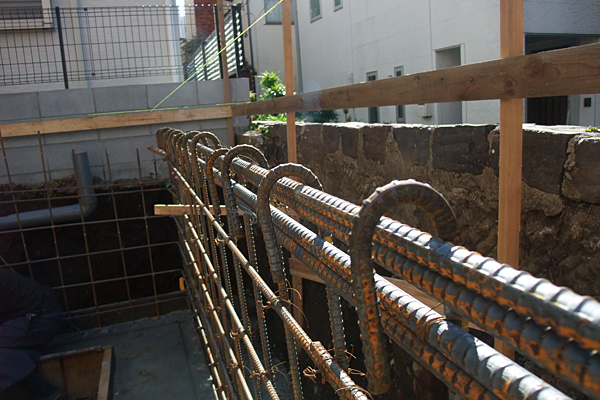

鉄筋上部


型枠を組んでコンクリートを打設した後、埋戻しを行って、一般部分の基礎工事の取り掛かります。(森川)
