Vol.03:高度地区と真北測量

狭小地住宅/都市型3階建て住宅/変形敷地
NO.52_NH-HOUSEができるまで
(2015/06/23)

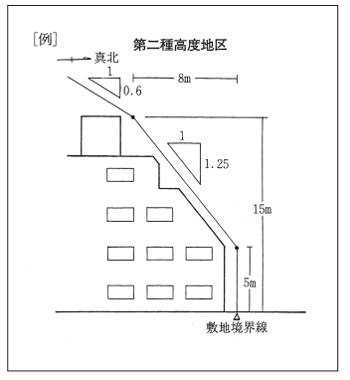

今回は第2種高度地区の制限が掛かっています。

高度斜線は真北方向を基準に、制限が掛かります。
そのため真北をきちんと測量することが設計上大切になります。

特に今回の敷地は、真北方向の微妙な相違が、計画のボリュームに大きく影響を及ぼします。

そのため、測量士による厳密な真北測量をお願いしました。

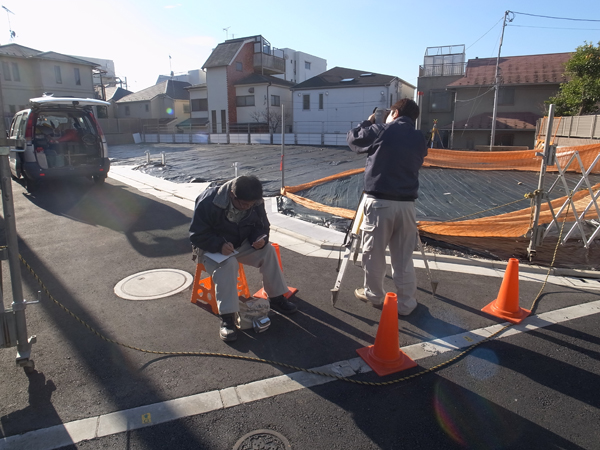

電子機器で、太陽高度などを測定し、真北を定めます。

・第2種高度地区。3階以上の形態が制限されるので注意。

・測量士による真北測量。天気が良くないと測定不可能。

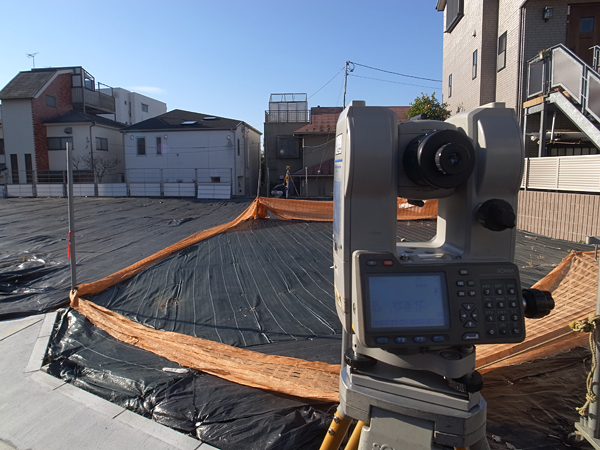

・測量機器

きちんと真北方向が測量できたら、建物のボリューム計画を行います。
