Vol:14:アンカーセット

賃貸併用住宅/下町の家
NO.48_MR-HOUSEができるまで
(2015/01/19)

地下室の配筋工事と、鉄骨造のアンカーセット工事が始まりました。

地上階は鉄骨構造なのですが、柱のアンカーボルトは、地階の柱の中から始まります。

そのため柱のアンカーをセットするために、地下レベルから架台をセットして、柱用のアンカーボルトを固定します。

また地階の梁の配筋は、アンカーがセットされたあとからは、落とし込みが出来ないので、変則的ですが、先に梁の鉄筋だけ空中にセットされました。

鉄筋とアンカーボルトがセットされたあとは、型枠工事と続きます。

・アンカーの架台がセットされました。

・アンカーボルトは、地下の柱に埋め込まれる。

・アンカー架台詳細

・アンカー見上げ

・アンカーセットされた状態を上から見る。

・先に梁の配筋を行う。梁配筋を落とし込めないので。

・梁配筋の見上げ。

・鉄筋量が非常に多い。

・上から見る。

・隣の建物から見る。

・型枠工事が始まります。

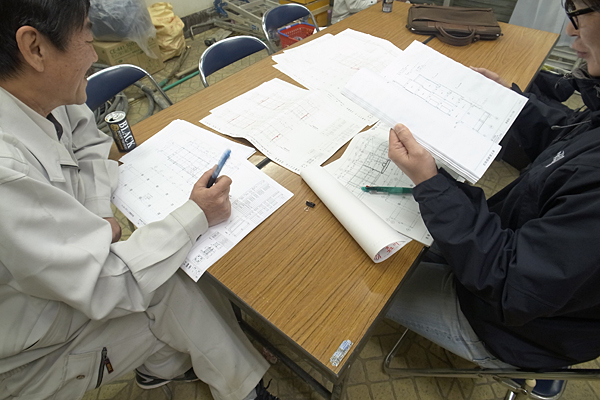

・現場事務所では、施工図の打ち合わせ。

・同上
