NO.23_YA-HOUSEができるまで

Vol.10:アンカーセットと基礎工事

(2006/10)

アンカーセットと基礎工事(2006/10)


今回の構造は、鉄骨構造です。
上部鉄骨構造は、アンカーを通して基礎と緊結されます。
まず、アンカーを正確に固定して、鉄筋工事へと入ります。
アンカーを正確に固定するための固定金具を作り、セットします。

構造図/終の棲家
・鉄骨上部構造

配筋/終の棲家
・配筋が始まりました。


・アンカー固定


・アンカー詳細

アンカー詳細/終の棲家
・小さな柱用

配筋/終の棲家
・地中梁、スラブの配筋

基礎配筋/終の棲家
・柱まわりの配筋はすごい混雑しています。

基礎配筋/終の棲家
・地中梁と、アンカーの交差

基礎配筋/終の棲家
・配筋完了

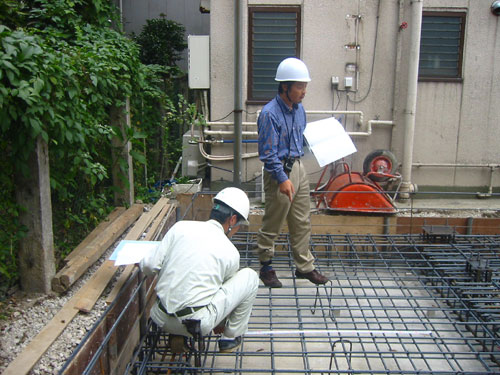

配筋検査/終の棲家
・構造の久田氏による配筋検査

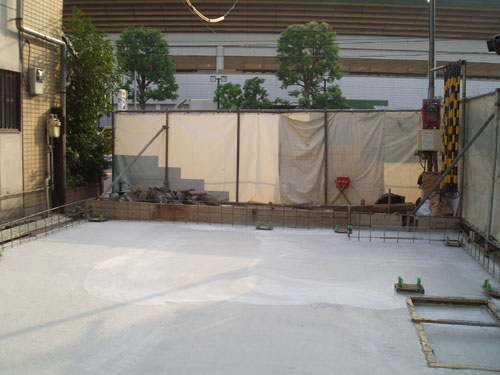

基礎完了/終の棲家
・コンクリート打設後。

基礎完了/終の棲家
・同上

基礎工事が完了しました。
平行して、上部構造の作製が工場で進んでいます。
